EC Insulator Jiangxi Co., Ltd. è uno dei produttori e fornitori più affidabili di scaricatori di sovratensione all'ossido di zinco in Cina. Con una ricca esperienza, ci impegniamo a offrire un servizio personalizzato di alta qualità. Non esitate a acquistare all'ingrosso scaricatori di sovratensione all'ossido di zinco di alta qualità prodotti in Cina qui dalla nostra fabbrica.
Descrizione del prodotto
Forniture EC ISOLANTEScaricatore di sovratensione all'ossido di zincoper sistemi di distribuzione di energia a media tensione, progettati per proteggere trasformatori, quadri e altre apparecchiature elettriche dalla tensione impulsiva dei fulmini e dalle sovratensioni di commutazione.
ILScaricatore di sovratensione all'ossido di zincoadotta la tecnologia del varistore all'ossido di metallo all'ossido di zinco (ZnO) come principale componente di protezione. In condizioni operative normali, gli elementi ZnO mantengono caratteristiche di isolamento stabili, mentre durante gli eventi di sovratensione scaricano rapidamente l'energia di tensione eccessiva attraverso il sistema di terra.
Prodotto con un alloggiamento composito in gomma siliconica, ilScaricatore di sovratensione all'ossido di zincofornisce protezione dell'isolamento esterno ed è adatto per reti di distribuzione, sottostazioni e applicazioni di alimentazione industriale. Diversi livelli di tensione nominale, strutture di installazione e configurazioni tecniche possono essere forniti in base ai requisiti del progetto.
Principio di costruzione e funzionamento
La struttura interna dello scaricatore di sovratensione è costituita principalmente da elementi varistore ZnO, custodia isolante, componenti di tenuta e raccordi metallici.
Il varistore ZnO è la parte elettrica fondamentale dello scaricatore. Le sue caratteristiche di tensione-corrente non lineare consentono all'apparecchiatura di mantenere prestazioni stabili alla normale tensione di sistema rispondendo rapidamente durante eventi di fulmini o sovratensioni di commutazione.

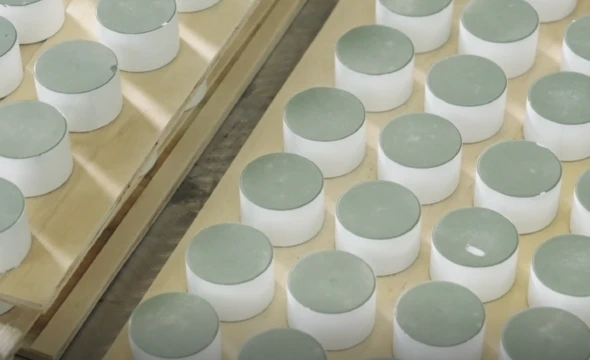

Gli elementi ZnO sono prodotti in base a diversi requisiti di tensione nominale e scarica. I loro parametri elettrici influenzano direttamente le prestazioni della tensione residua e la capacità di assorbimento dell'energia di picco.

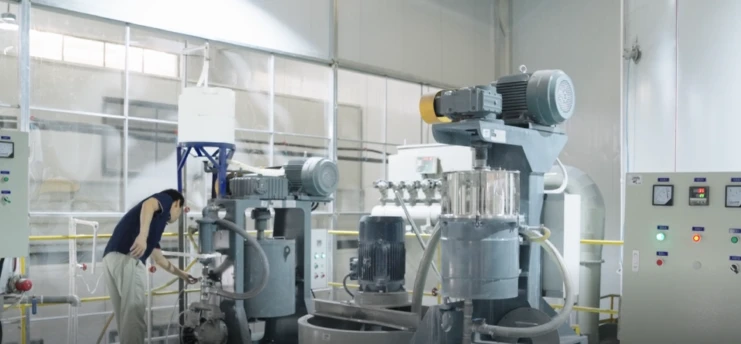

Test di laboratorio interno- sull'alta tensione
I blocchi varistore ZnO interni assorbono l'energia transitoria e forniscono un percorso di scarica controllato al sistema di messa a terra. Questo principio di protezione aiuta a ridurre l'impatto della sovratensione sulle apparecchiature elettriche.
Progettazione di alloggi compositi
La struttura di isolamento esterno utilizza un alloggiamento composito in gomma siliconica con più ripari per aumentare la distanza superficiale e migliorare le prestazioni di isolamento.
Rispetto alle tradizionali strutture dell'alloggiamento in porcellana, il design composito offre un peso inferiore e un'installazione più semplice. Il materiale dell'alloggiamento è adatto per ambienti esterni dove umidità, inquinamento e variazioni di temperatura possono influire sulle prestazioni di isolamento.

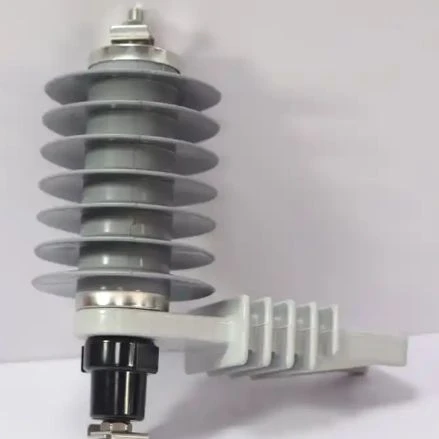

Immagine: Scaricatore di sovratensione in ossido di zinco con alloggiamento composito
La struttura sigillata aiuta a proteggere i componenti interni dagli influssi ambientali e supporta un funzionamento stabile durante il servizio a lungo-termine.
Gamma di prodotti
EC INSULATOR fornisce scaricatori di sovratensione all'ossido di zinco da 10 kA che coprono diversi livelli di tensione per sistemi di distribuzione di media tensione.
La serie YH5W comprende:
|
Modello |
Tensione nominale |
|
YH5W-3 |
3kV |
|
YH5W-6 |
6kV |
|
YH5W-9 |
9kV |
|
YH5W-10 |
10kV |
|
YH5W-11 |
11kV |
|
YH5W-12 |
12kV |
|
YH5W-15 |
15kV |
|
YH5W-18 |
18kV |
|
YH5W-21 |
21kV |
|
YH5W-24 |
24kV |
|
YH5W-27 |
27kV |
|
YH5W-30 |
30kV |
|
YH5W-33 |
33kV |
|
YH5W-36 |
36kV |
I parametri del prodotto possono essere regolati in base ai requisiti tecnici del cliente, inclusi livello di tensione, struttura di montaggio e metodo di connessione.
Specifiche tecniche
|
Articolo |
Descrizione |
|
Tipo di prodotto |
Scaricatore di sovratensione all'ossido di zinco |
|
Elemento di protezione |
Varistore in ossido metallico ZnO |
|
Tipo di alloggiamento |
Alloggiamento in gomma siliconica composita |
|
Struttura |
Tipo senza spazi vuoti in ossido di metallo |
|
Corrente di scarica nominale |
10kA |
|
Intervallo di tensione nominale |
3kV-36kV |
|
Tensione di applicazione |
Sistema di media tensione |
|
Tipo di installazione |
Installazione all'aperto |
|
Standard |
CEI 60099-4 |
Caratteristiche principali
Protezione varistore ZnO
L'elemento in ossido di zinco fornisce caratteristiche elettriche non lineari, consentendo allo scaricatore di rispondere a improvvisi cambiamenti di tensione e di scaricare un'energia di picco eccessiva.
Alloggiamento composito in gomma siliconica
La struttura leggera dell'alloggiamento fornisce protezione dell'isolamento esterno pur mantenendo prestazioni elettriche adeguate in ambienti esterni.
Selezione flessibile della tensione
Sono disponibili diversi modelli per reti di media tensione, consentendo la scelta in base alla tensione del sistema e ai requisiti di protezione delle apparecchiature.
Struttura di installazione compatta
Il progetto supporta l'installazione su apparecchiature di distribuzione, trasformatori e sistemi di linee aeree dove è necessario considerare le condizioni di spazio e manutenzione.
Applicazione
Lo scaricatore di sovratensione all'ossido di zinco trova applicazione nelle reti elettriche di media tensione dove è richiesta protezione contro i fulmini e le sovratensioni di commutazione.
Le posizioni di installazione tipiche includono:
- Trasformatori di distribuzione
- Linee di distribuzione aeree
- Apparecchiature di manovra
- Sottostazioni esterne
- Sistemi di distribuzione dell'energia industriale
- Reti elettriche di servizio
Il prodotto è comunemente selezionato per progetti che richiedono una protezione dell'isolamento stabile e un rischio ridotto da eventi di tensione transitoria.
Produzione e test
Il controllo di qualità viene effettuato durante tutto il processo di produzione. I materiali in entrata, inclusi gli elementi varistore ZnO, gli alloggiamenti in gomma siliconica e i componenti metallici, vengono controllati prima dell'assemblaggio.
Dopo l'assemblaggio e la sigillatura, ogni scaricatore di sovratensione viene testato per verificare le prestazioni di isolamento e le caratteristiche elettriche. Rapporti di prova e documenti tecnici possono essere forniti in base ai requisiti del progetto.
