EC Insulator Jiangxi Co., Ltd. è uno dei produttori e fornitori più affidabili di scaricatori di sovratensione elettroceramici in Cina. Con una ricca esperienza, ci impegniamo a offrire un servizio personalizzato di alta qualità. Non esitate a acquistare scaricatori di sovratensione elettroceramici premium all'ingrosso prodotti in Cina qui dalla nostra fabbrica.
Panoramica del prodotto

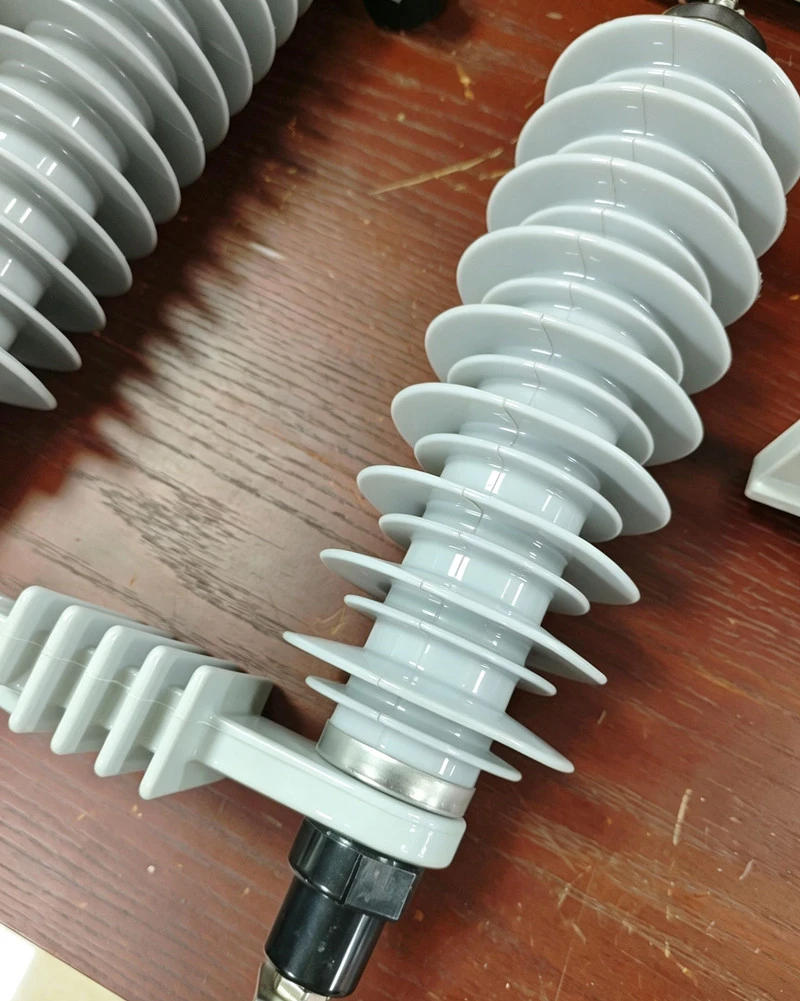

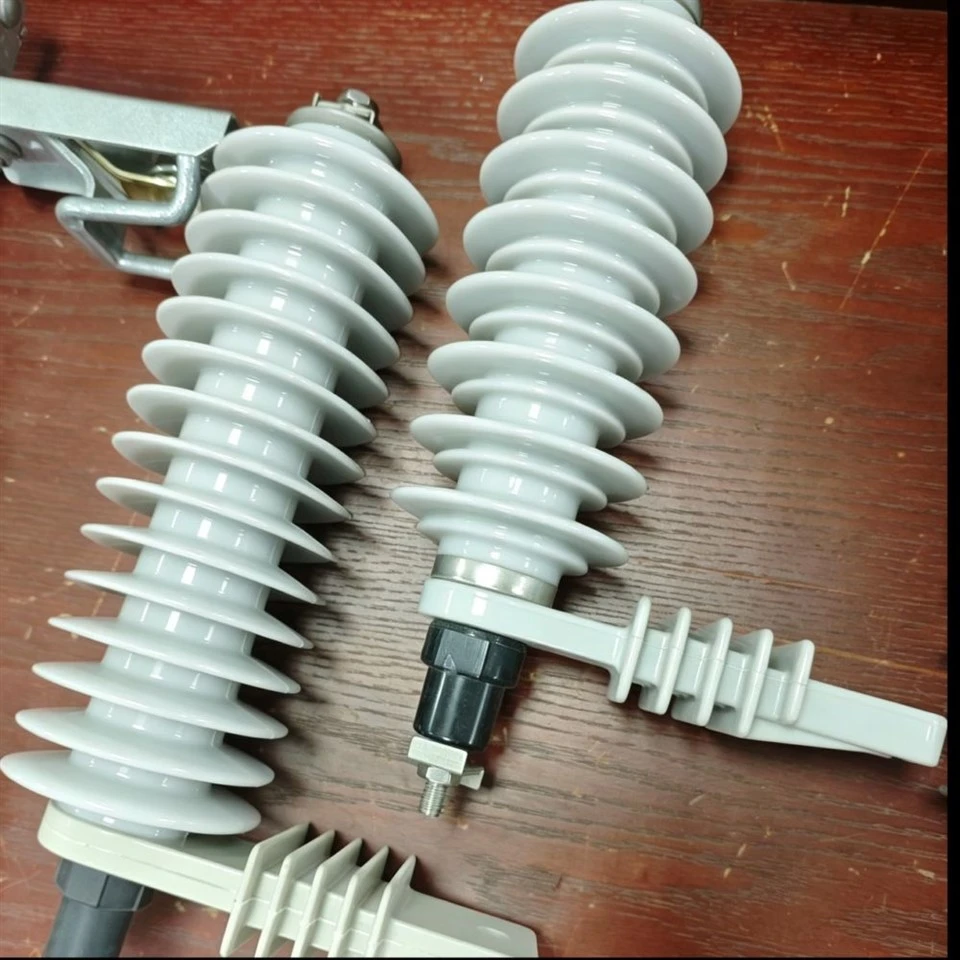

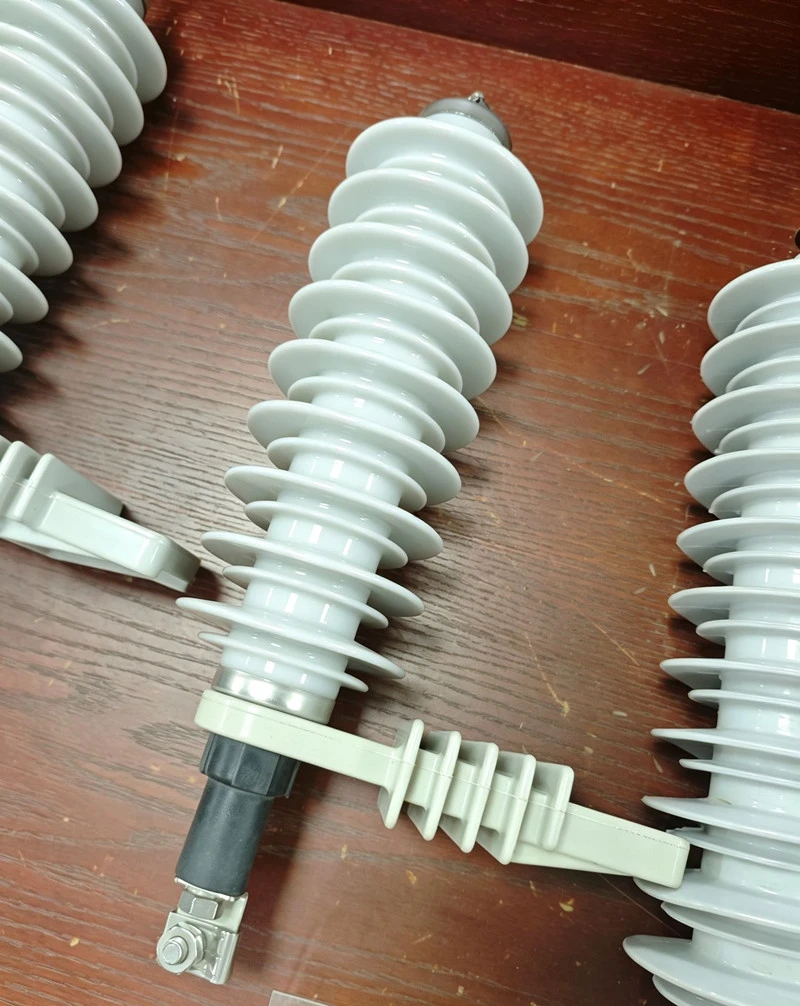

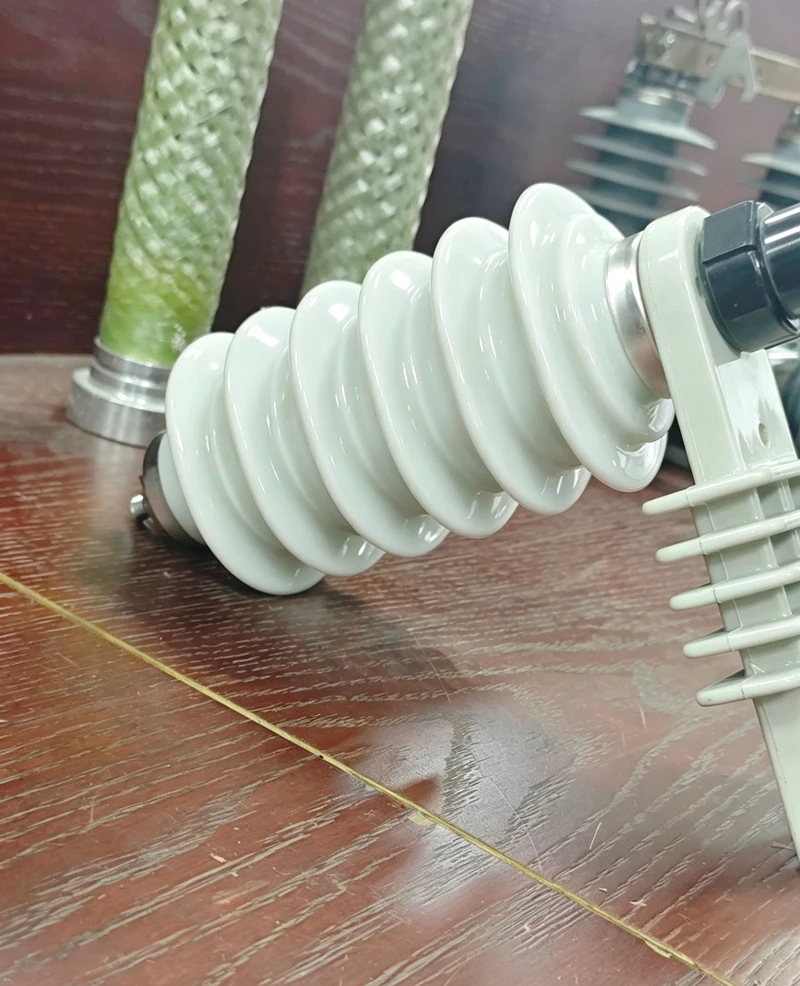

Questo scaricatore di sovratensione elettroceramico adotta dischi varistori in ossido di zinco impilati sigillati all'interno di un alloggiamento in ceramica sinterizzata ad alta-temperatura per sopprimere le sovratensioni da fulmine e la sovratensione di commutazione. Sotto la normale tensione operativa della rete, l'unità mantiene un buon stato di isolamento. Quando si verificano improvvisi picchi di tensione, il nucleo in ossido di zinco diventa rapidamente conduttivo e devia la corrente di picco verso terra.
Rispetto agli scaricatori polimerici, i gusci in ceramica offrono migliori prestazioni anti-invecchiamento in condizioni esterne. Anche così, il materiale ceramico è fragile per natura; una gestione brusca durante il trasporto e l'installazione-in loco è la principale causa di danni al prodotto. Il design completamente sigillato riduce i normali interventi di manutenzione, ma rimangono necessari controlli visivi periodici. Se ignorati, l'accumulo di polvere e l'-erosione ambientale a lungo termine possono innescare guasti nascosti.
Classificazione e pratica del prodotto
Note applicative
2.1 Tipo di distribuzione
Questo modello compatto e leggero viene comunemente installato sui pali di distribuzione rurali e suburbani insieme a trasformatori montati su palo-. Le disposizioni di protezione contro i fulmini sulla maggior parte delle linee aeree rurali sono incomplete, rendendo le piccole interferenze da sovratensione un problema ricorrente. Il prodotto può essere montato comodamente senza grandi macchinari edili.
Abbiamo raccolto numerosi feedback dalle operazioni sul campo. I suoi capannoni in ceramica relativamente piccoli accumulano polvere gradualmente dopo un servizio a lungo-termine. Con tempo asciutto, lo sporco superficiale può causare un leggero calo delle prestazioni di isolamento. Una pulizia di base ogni diversi anni aiuta a mantenere condizioni di lavoro stabili.
2.2 Tipo di stazione
Gli scaricatori per carichi pesanti-sono progettati per proteggere le apparecchiature interne all'interno di sottostazioni e centrali elettriche. Gli involucri in ceramica più spessi e i raccordi metallici interni rinforzati consentono al prodotto di sopportare correnti impulsive elevate durante i guasti della rete. Offre una protezione affidabile per trasformatori principali, quadri elettrici e sistemi di sbarre collettrici in condizioni di funzionamento a lungo-pieno-carico.
La costruzione rinforzata porta ad un peso complessivo più pesante. Le squadre di installazione devono garantire un fissaggio saldo e una messa a terra adeguata. È probabile che le vibrazioni continue allentino i terminali se l'installazione non è fissata correttamente.
2.3 Tipo di linea
Gli scaricatori di tipo-di linea si montano direttamente sui conduttori aerei. Rallentano il graduale deterioramento dell'isolamento causato dalla frequente attività dei fulmini e riducono la possibilità di interventi imprevisti sulla linea. Sono ampiamente utilizzati nei terreni agricoli aperti e nelle regioni montane dove la protezione naturale dai fulmini è insufficiente.
Un punto chiave da notare: qualsiasi crepa sul guscio esterno in ceramica causata da una forza esterna romperà rapidamente il sigillo interno, riducendo significativamente la durata dell'intero prodotto.
2.4 Tipo speciale personalizzato
I modelli standard non sono adatti a condizioni operative estreme. Regoliamo la struttura del capannone, la distanza di dispersione e il trattamento anti-corrosione per i componenti metallici in base ai risultati effettivi del sondaggio sul sito. I prodotti personalizzati si applicano ai parchi eolici ad alta-altitudine con forti radiazioni ultraviolette, alle sottostazioni costiere soggette a costante nebbia salina e ai siti di produzione pieni di polvere conduttiva sospesa.
I progetti personalizzati con capannoni estesi offrono una resistenza all'inquinamento molto migliore. Uno svantaggio sono le dimensioni esterne modificate, che creano un leggero aumento delle dimensioni complessive e del volume di spedizione.
Struttura del prodotto
3.1 Alloggiamento esterno in ceramica
Realizzato in elettroceramica ad alta-densità, il-guscio esterno sinterizzato in un unico pezzo è dotato di ripari per ombrelli multi-strato. Questa struttura aumenta la distanza superficiale e riduce notevolmente i rischi di scarica di inquinamento in ambienti polverosi, umidi o con nebbia salina.
Utilizziamo pareti in ceramica più spesse per ridurre al minimo le rotture durante le lunghe spedizioni all'estero. Come compromesso pratico-, questo design aumenta leggermente il peso e il costo del materiale rispetto agli involucri in ceramica più sottili.
3.2 Nucleo di assorbimento dei picchi di ossido di zinco
Il nucleo interno di protezione dalle sovratensioni è assemblato da dischi di precisione in ossido di zinco. Regoliamo la quantità di impilamento per adattarla ai diversi livelli di tensione del progetto. Questi dischi passano automaticamente dallo stato isolante a quello conduttivo per adattarsi ai cambiamenti della tensione di rete durante il funzionamento.
L'unità non richiede messa a punto o manutenzione di routine. È importante sottolineare che al personale sul campo non è consentito aprire l'alloggiamento sigillato. Lo smontaggio non autorizzato distrugge il sigillo interno e invalida la garanzia del prodotto.
3.3 Componenti di tenuta e raccordi metallici
Le doppie guarnizioni in gomma composita sigillano entrambe le estremità del guscio in ceramica, mantenendo efficacemente l'umidità e la polvere sottile fuori dalla struttura interna.

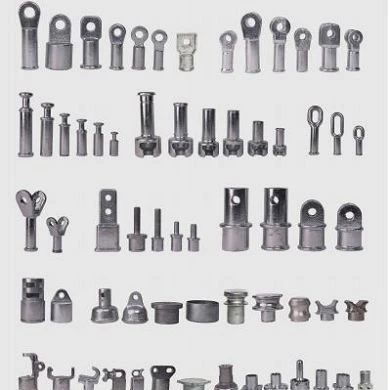

Sono disponibili due opzioni hardware: acciaio-zincato a caldo e acciaio inossidabile 304. I raccordi zincati sono economici per gli ambienti interni ordinari. Tuttavia, i siti costieri richiedono hardware in acciaio inossidabile, poiché i normali accessori zincati si corrodono rapidamente in presenza di nebbia salina persistente e indeboliscono l’affidabilità della messa a terra nel tempo.
Punti di forza e limiti del prodotto
La ceramica sinterizzata mantiene una rigidità dielettrica costante dopo anni di servizio all'aperto. I gusci polimerici comunemente subiscono crepe e invecchiamento dopo 6-8 anni di esposizione alla luce UV, mentre la ceramica difficilmente perde le prestazioni di isolamento, risparmiando sui costi di sostituzione ripetuta delle apparecchiature.
La struttura monolitica resiste alle vibrazioni del vento e agli impatti esterni lievi. Grazie alla completa tenuta non sono necessarie revisioni complicate; sono necessarie solo pattuglie visive regolari, alleggerendo il carico di lavoro delle squadre operative.
Va notato che le prestazioni diminuiscono lentamente nelle zone costiere e industriali fortemente inquinate. La vita utile in condizioni così difficili sarà più breve rispetto ai normali ambienti interni.
Ambito di applicazione
La serie di scaricatori di sovratensione elettroceramici copre gradi di tensione da 3 kV a 220 kV. Gli scenari idonei includono reti di distribuzione urbane e rurali, sottostazioni di medie e grandi dimensioni, circuiti di trasmissione aerei a lunga-distanza, sistemi di alimentazione ad alta-tensione in loco per fabbriche, linee aeree di trazione ferroviaria, stazioni di amplificazione per progetti eolici e solari, nonché impianti chimici e siti minerari con grave inquinamento.
Prestazioni elettriche e suggerimenti per l'installazione
Lo scaricatore di sovratensione elettroceramico si adatta alle frequenze di rete sia a 50 Hz che a 60 Hz, rendendolo compatibile con la maggior parte degli standard di alimentazione tradizionali utilizzati nei progetti all'estero. L'installazione verticale è sempre la nostra soluzione preferita per un funzionamento stabile a lungo termine.
Quando-i vincoli di spazio in loco consentono solo il montaggio orizzontale, dobbiamo regolare di conseguenza la disposizione interna dell'impilamento dei dischi in ossido di zinco. Questo adattamento strutturale causerà inevitabilmente piccole deviazioni nella precisione dello scarico, una limitazione che deve essere presa in considerazione nella progettazione complessiva del progetto.
Lo scaricatore di sovratensione elettroceramico è sottoposto a verifica completa della progettazione e test di fabbrica in conformità con la serie IEC 60099 e le specifiche GB/T 11032, soddisfacendo pienamente i requisiti di qualificazione tecnica per gare d'appalto internazionali e progetti di esportazione.
Servizio di controllo e personalizzazione delle materie prime
Le principali materie prime, tra cui grezzi in ceramica, dischi in ossido di zinco, guarnizioni in gomma e componenti metallici, superano severi test in entrata prima della produzione in serie. Regoliamo le dimensioni del capannone, la distanza superficiale e gli accessori in base ai livelli di inquinamento del sito e alle condizioni geografiche.
È disponibile una personalizzazione non-standard per progetti speciali, che copre l'altezza del guscio, la spaziatura dei fori di montaggio, la struttura terminale e il trattamento anti-corrosione aggiornato. Forniamo kit di montaggio completi e disegni dimensionali formali per la conferma del cliente prima della produzione.
Procedure di controllo qualità

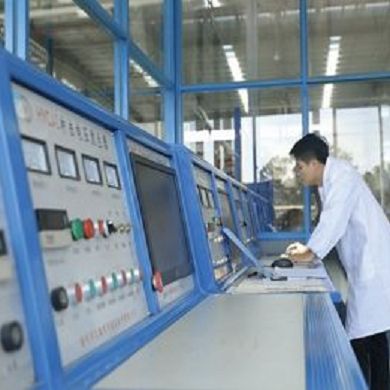

L'ispezione attraversa ogni fase della produzione. Ogni lotto di materiali ceramici viene testato per densità e consistenza della sinterizzazione. Ogni disco di ossido di zinco viene sottoposto a uno screening separato per scartare le unità difettose con corrente di dispersione anomala.
L'ispezione a campione casuale viene eseguita sugli assemblaggi semi-finiti. Gli scaricatori finiti vengono sottoposti a test sulla corrente di dispersione, test sulla tensione residua dei fulmini e test sull'invecchiamento dell'isolamento. Lotti selezionati completano i test del ciclo di calore umido per verificare l'affidabilità della tenuta. È possibile fornire rapporti di prova completi per la presentazione delle offerte e lo sdoganamento.
Standard e supporto tecnico
I prodotti soddisfano gli standard internazionali IEC pertinenti e le specifiche nazionali GB/T. Offriamo consulenza mirata sulla selezione del modello in base alle condizioni effettive del sito per evitare specifiche eccessive o una selezione di prodotti non corrispondenti.
Vengono fornite guide di installazione, documenti operativi e liste di controllo di manutenzione semplificate. La diagnosi remota dei guasti e la fornitura continua di pezzi di ricambio sono accessibili ai partner esteri.
Spedizione, termini di pagamento e impegno di qualità
È possibile organizzare campioni per test di laboratorio e prove sul campo-su piccola scala. I clienti che effettuano ordini all'ingrosso possono negoziare un rimborso parziale delle tariffe dei campioni. Ogni unità è avvolta con schiuma resistente agli urti- e imballata in casse di legno fumigate con essiccanti per evitare danni dovuti all'umidità durante il trasporto marittimo.
I metodi di pagamento disponibili includono T/T e L/C irrevocabile. È possibile discutere termini flessibili per gli acquirenti cooperativi-a lungo termine.
Tutti i registri di produzione vengono conservati per la tracciabilità. Forniamo sostituzioni gratuite e consulenza tecnica per i difetti-originati in fabbrica nell'ambito della garanzia
